Economy Draw Latches, Internal Spring Type, Standard, Square
Click this image to zoom it.Nhấp vào hình ảnh này để phóng to.
Move the mouse over or click the image to zoom
- Volume Discount
You can add up to 6 items per a category to the compare list.
Brand :
MiSUMi Economy
Part Number :
Copy Part Number URL to Clipboard
The part number URL has been copied into your clipboard.
-
- From :
- 21,021VND/Unit
-
- Order Qty :
-
-
- Total Price :
- ---
-
- Days to ship :
- ---
Select part number to Order Now/ Add to Cart
- CAD Data unavailable
CAD Data unavailable
-
- Order Qty.Số lượng đặt hàng :
-
-
- PriceĐơn giá :
- ---
-
- Total PriceTổng合計합계 :
- ---
-
- Days to shipThời gian xuất hàng出荷日출하일 :
- ---
-
- Order Qty.Số lượng đặt hàng :
-
-
- PriceĐơn giá :
- ---
-
- Total PriceTổng合計합계 :
- ---
-
- Days to shipThời gian xuất hàng出荷日출하일 :
- ---
-
- Order Qty.Số lượng đặt hàng :
-
-
- PriceĐơn giá :
- ---
-
- Total PriceTổng合計합계 :
- ---
-
- Days to shipThời gian xuất hàng出荷日출하일 :
- ---
Similar Products
-
- Order Qty.Số lượng đặt hàng :
-
-
- PriceĐơn giá :
- ---
-
- Total PriceTổng合計합계 :
- ---
-
- Days to shipThời gian xuất hàng出荷日출하일 :
- ---
Product Detail
＊ Dimensions are measured at 0mm fastening allowance.
Product Overview
Affordable and practical square latch with an internal spring.By optimizing the supply chain, it is more cost-effective than existing Misumi similar products or other brands.

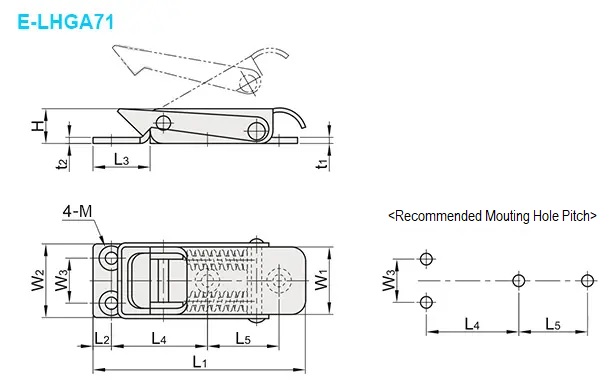

Dimension Drawing
＊ Dimensions are measured at 0mm fastening allowance.
Specification Table
・Material Table
＊Pull force values are measured at a fastening allowance of 1mm.
| Type |  Material |  Surface Treatment |
| E-LHGA71 | SUS304 | Vibration Polishing |
| Part Number | Type | L1 | L2 | L3 | L4 | L5 | W1 | W2 | W3 | H | t1 | t2 | M | ＊Pull Force (N) (kgf) | Mass (g) | |||
| Type | Specification | Fastening Allowance (mm) | ||||||||||||||||
| 1 | 2 | 3 | ||||||||||||||||
| E-LHGA71 | 34 | Square | 34 | 3.5 | 9.5 | 15 | 11.5 | 13 | 13.5 | 8 | 6 | 0.9 | 1 | M2.5 | 34 | 49 | - | 6 |
| 52 | 52 | 4.5 | 14 | 23.5 | 17.5 | 18.5 | 18 | 11 | 8.5 | 1.5 | 1.5 | M3 | 54 | 69 | 25 | |||
＊Pull force values are measured at a fastening allowance of 1mm.Product Features
Corrosion-resistant
Precautions
The pull adjustment has a certain range. Please avoid exceeding the maximum range.
| Part Number |
|---|
| E-LHGA71-34 |
| E-LHGA71-52 |
| Part Number | Price | Minimum Order Qty. | Volume Discount | Days to ShipSố ngày giao hàng | Size | 重量 (g) |
|---|---|---|---|---|---|---|
21,021 VND | 1 Piece(s) | Available | 10 Day(s) | 34 | 6 | |
49,587 VND | 1 Piece(s) | Available | 10 Day(s) | 52 | 25 |
| Part Number |
|---|
Loading...Tải…
Basic InformationThông tin cơ bản
| Pull Force(N) | 34 | Type | Stainless Steel (Spring Type) | Mounting | Standard Mounting Hole |
|---|---|---|---|---|---|
| Main material | SUS304 | Surface treatment | Vibration Polishing | Number of main mounting holes | 4 |
- The specifications and dimensions of some parts may not be fully covered. For exact details, refer toCác thông số kỹ thuật và kích thước của mã sản phẩm có thể không được bao phủ đầy đủ. Để biết chi tiết chính xác, hãy tham khảo manufacturer catalogsdanh mục nhà sản xuất ..
Frequently asked question (FAQ)FAQ
- Question:Question: Under what conditions is this latch used?
-
Answer:Answer:
This latch is made of stainless steel, providing some rust resistance even in outdoor environments.
Please do not use it in special environments affected by high temperatures, low temperatures, acids, alkalis, salts, solvents, oils, seawater, chemicals, etc. - Question:Question: Are there any precautions for using the latch?
- Answer:Answer: All spring-loaded latches, regardless of their specifications, have a certain tensile load limit. Please avoid exceeding the maximum tensile load during use.
